硬度测量仪
  • OU2300便携式超声波硬度测量仪

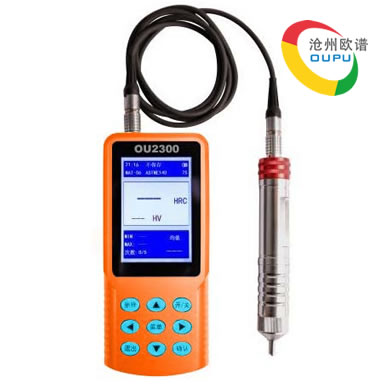

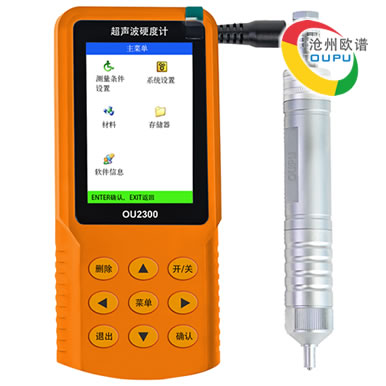

OU2300便携式超声波硬度测量仪

产品描述:OU2300便携式超声波硬度测量仪(超声波硬度仪)可测量法兰盘边缘和齿轮根部冲压件、工模、薄板、表面硬化的齿和齿轮槽、锥度部分的硬度测量;以及轴和薄壁管道、容器的硬度测量;车轮、涡轮转子的硬度测量;钻头的刀口的硬度测量;
服务热线:0317-3038768
立即咨询

一、OU2300超声波硬度计简介

当前,硬度测试可采用的方法有很多种类,比较常用的有布氏、洛式、维氏、里氏试验法等。其中布氏和洛式试验力大、压痕大,对试样表面损伤较大、而维氏采用光学法进行测量,需要非常专业的技术人员操作,且都不能对大型工件进行直接的测试;而超声波硬度计采用超声波接触阻抗法对式样进行比较测量,具有精度高、速度快、可携带、操作简便等优点。
 本硬度测量仪产品采用德国技术、德国元件在中国进行组装生产,随机超声波硬度计样机已经通过中国权威检测机构——中国计量科学研究院检定,产品精度完全符合美标ASTM A1038-2005,欧标DIN 50159-1-2008和中国行标 JB/T 9377-2010技术要求。


二、技术特点

· 符合标准: ASTM-A1038-05, DIN 50159-1, JB/T 9377-2010
 · 测量精度高: 可达±3% HV,±1.5HR,±3%HB
 · 测试压痕小: 需用高倍显微镜才能观察到
 · 测量速度快: 可在 2 秒内输出测试结果
 · 大屏幕显示: 直接显示当前测量值、累计测量值、最大值、最小值、平均值及上下偏差
 · 操作简便: 不需要专业培训即可上手测量
 · 稳定性高: 欧谱郑重承诺保固期长达两年
 · 海量存储: 可同时存储2000组测量数据
 · 校正简单: 可存储20组校正数据供随时调用无须再浪费时间对同一材料反复进行校正


三、应用场合

OU2300超声波硬度计可测量法兰盘边缘和齿轮根部冲压件、工模、薄板、表面硬化的齿和齿轮槽、锥度部分的硬度测量;以及轴和薄壁管道、容器的硬度测量;车轮、涡轮转子的硬度测量;钻头的刀口的硬度测量;HAZ焊接部位的硬度测量;能覆盖工业生产中绝大部分的黑色金属、有色金属及其合金的硬度测量,是非常理想的硬度测试仪器。

四、技术参数>

真实试验力
1Kgf(可选2Kgf、5Kgf、10Kgf)
测量范围
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6; HS: 34.2-97.3; Mpa: 255-2180N/mm
测量精度
HV:±3%HV;    HRC:±1.5HRC;    HB:±3%HB
压头规格
136°金刚石压头
测量方向
支持360°
数据存储
可存储1000组测量数据和20个校准值
硬度标尺
HV、HB、HRA, HRB, HRC, HS, Mpa等
数据显示
测量值、最大值、最小值、平均值、上偏差、下偏差等
持续工作时间
10小时(不开背光灯)
硬度值读取
LCD显示屏显示
适用环境
温度:-10℃~50℃;    湿度:30%~80%
充电电压
AC220V/50Hz, 110V/60Hz
外形尺寸
160x80x31mm
重量
500g(不包括探头)
标准配置
主机、探头数据线、2Kg手动探头、USB充电器、标准探头保护帽
防震仪器箱、保修卡/合格证、说明书


五、可选配置

1Kg手动探头HP-1K
维氏标准硬度块(300-500)HV1
5Kg手动探头HP-5K
维氏标准硬度块(300-500)HV5
10Kg手动探头HP-10K
洛氏标准硬度块(28-35)HRC
0.1Kg电动探头MP-100K
洛氏标准硬度块(38-43)HRC
0.3Kg电动探头MP-300K
洛氏标准硬度块(48-53)HRC
0.5Kg电动探头MP-500K
探头硅胶套
0.8Kg电动探头MP-800K
平面支撑环
小圆柱支撑环
大圆柱支撑环
深孔探头保护帽
微型打印机
测量软件

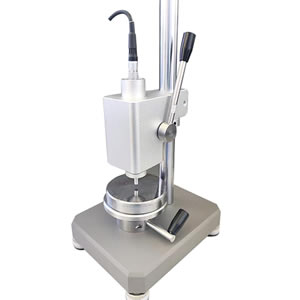

测试支架


六、探头参数

测头型号
HP-1K
HP-2K
HP-5K
HP-10K
MP-100K
MP-300K
MP-500K
MP-800K
类型
手动
手动
手动
手动
电动
电动
电动
电动
配置
选配
标配
选配
选配
选配
选配
选配
选配
真实试验力
10N
20N
50N
98N
1N
3N
5N
8N
直径
22mm
22mm
22mm
22mm
35mm
35mm
35mm
35mm
长度
154mm
154mm
154mm
154mm
280mm
280mm
280mm
280mm
谐振棒直径
2.4mm
2.4mm
3mm
3mm
2.4mm
2.4mm
3mm
3mm
测量面最大粗糙度
Ra<3.2um
Ra<5um
Ra<10um
Ra<15um
Ra<2um
Ra<2um
Ra<2.5um
Ra<3um
工件最小重量
0.3kg
0.3kg
0.3kg
0.3kg
0.3kg
0.3kg
0.3kg
0.3kg
工件最小厚度
2mm
2mm
2mm
2mm
2mm
2mm
2mm
2mm


七、探头应用领域

试验力
模式
特性
典型应用
98N
标准长度(手动)

压痕较大,

对表面要求最低

小型锻件、铸造材料、焊缝检查、热影响区
49N
标准长度(手动)
常用

感应硬化或渗碳零件,如凸轮轴、

涡轮焊缝检查、热影响区

长探头(手动)
延长30mm
测量凹槽、齿侧和齿根
短探头(手动)

长度缩短(90mm),

电子元件分离式布置

涡轮叶片、直径大于90mm的管道内壁
9.8N
标准长度(手动)

容易加压,

提供小半径测试的控制

离子渗氮冲模、模壳、夹具、薄壁件
长探头(手动)
延长30mm
轴承、齿侧
短探头(手动)

长度缩短(90mm),

电子元件分离式布置

涡轮叶片、直径大于90mm的管道内壁
8N
电动探头
电机加载
光滑的精密零件、齿轮、轴承滚道
3N
电动探头
电机加载,凹痕更小

薄层,如钢筒上的铜或铬;铜轮转影印筒;

镀层、表面硬化件

1N
电动探头
电机加载,凹痕更小
薄层和镀层
